Làm máy phay bàn mở rộng cho Nototec 25102

Dự án

Làm máy phay bàn mở rộng cho Nototec 25102

Làm máy phay bàn mở rộng cho Nototec 25102
BY VUONGNUCE | #38 - 25/Th9 2017



Danh sách nguyên liệu cần có:

  • Máy phay Milwaukee 5625-20 công suất 3 1/2HP (2500W)
  • Mặt gang đúc làm mặt bàn để đảm bảo độ vững chắc
  • Lên bản vẽ



Tiến hành



Mình mua mặt gang đúc mở rộng (cast iron wing) này tại nhà máy sau đó lên bản vẽ với kích thước phù hợp cho Milwaukee. Để chế máy phay bàn các bạn có thể đọc qua bài viết trước đây của mình: Hướng dẫn chọn máy phay tay . Từ bài viết này bạn có thể chọn được máy sao cho tiện lợi nhất. Về nguyên tắc với mọi máy phay sẵn có bạn đều có thể tạo được ra một chiếc máy phay bàn. Nên tùy theo điều kiện kinh tế, sở thích, cũng như yêu cầu công việc mà bạn tự chọn ra phương án phù hợp nhất. Ở quan điểm cá nhân người viết bài này, mình khuyên các bạn nên cố trong khả năng cao nhất có thể. Sau khi đã lên được bản vẽ bằng cách dùng thường kẹp và đo được khoảng cách giữa các lỗ ốc. Việc tiếp theo là đến 1 xưởng cơ khí có máy CNC và nhờ họ gia công.



Mình chọn cách chế này có những lý do cơ bản sau:



  1. Tận dụng được ray sẵn có trên Nototec 25102. Bạn có thể dùng được mọi phụ kiễn cũng như không mất công sức để làm ray riêng cho nó. Thước trượt, cữ làm mộng âm dương sử dụng hoàn toàn tương thích với nó
  2. Triệt tiêu được hoàn toàn độ rung của máy phay bàn. Một nhược điểm của nó khi so với máy Tupi. Bởi hầu hết máy phay bàn thường được gia cố trên bề mặt gỗ.
  3. Tận dụng được bề mặt làm việc rộng rãi của của bàn Nototec
  4. Tận dụng được luôn thước để làm gỡ kẹp gỗ hoặc cữ cho máy phay
  5. Tiết kiệm được không gian sử dụng

Sau đây là vài hình ảnh khi hoàn thành dự án. Video test thử độ rung các bạn có thể xem phía dưới.

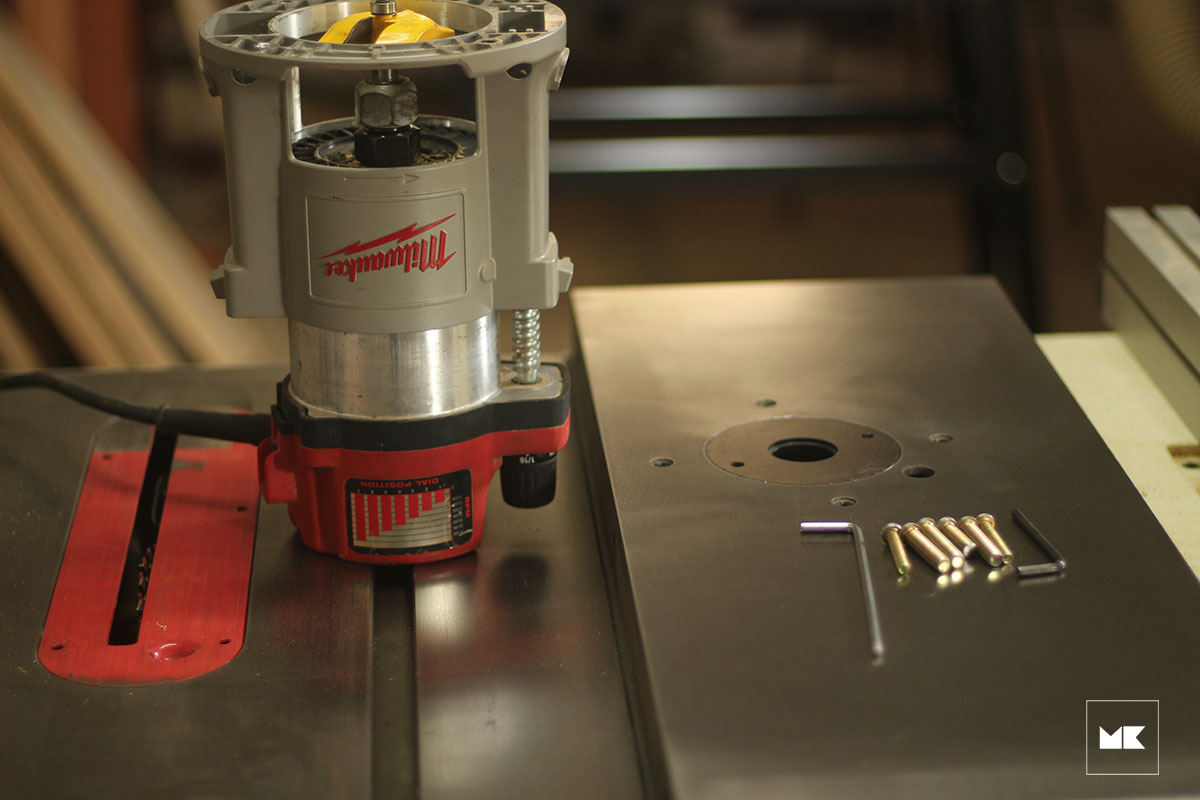

Tháo phần mica ra khỏi đế cuả Milwaukee 5625-20





Tiến hành cố định máy phay vào mặt gang đúc.





Sau khi gắn lên cưa bàn Nototec

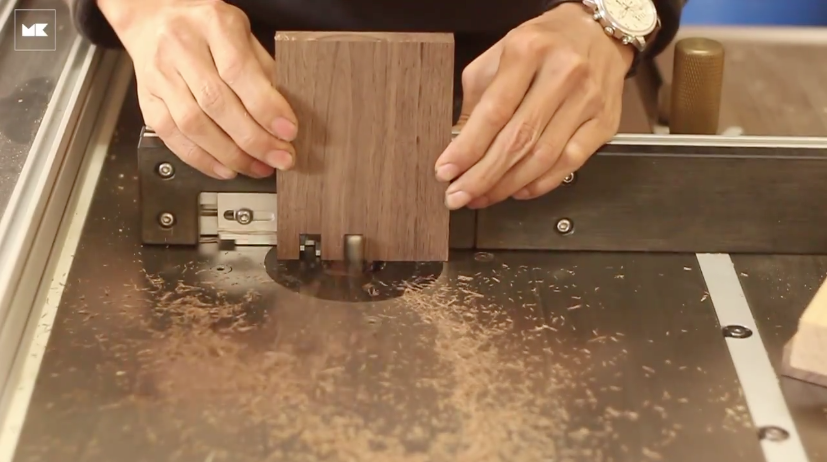

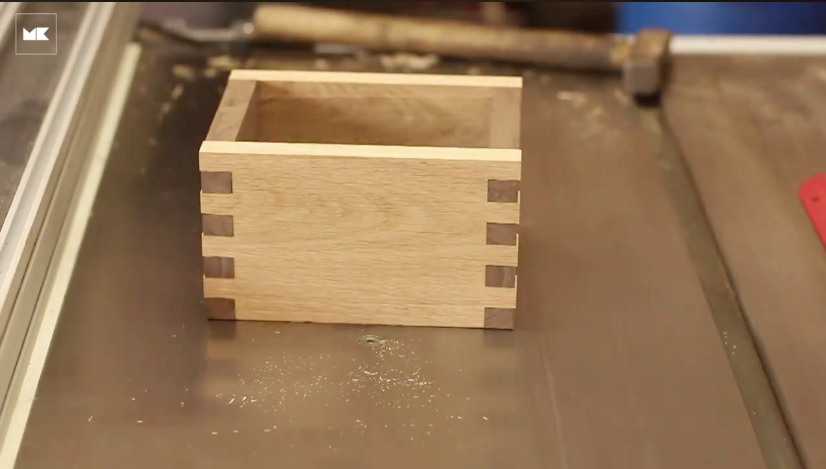

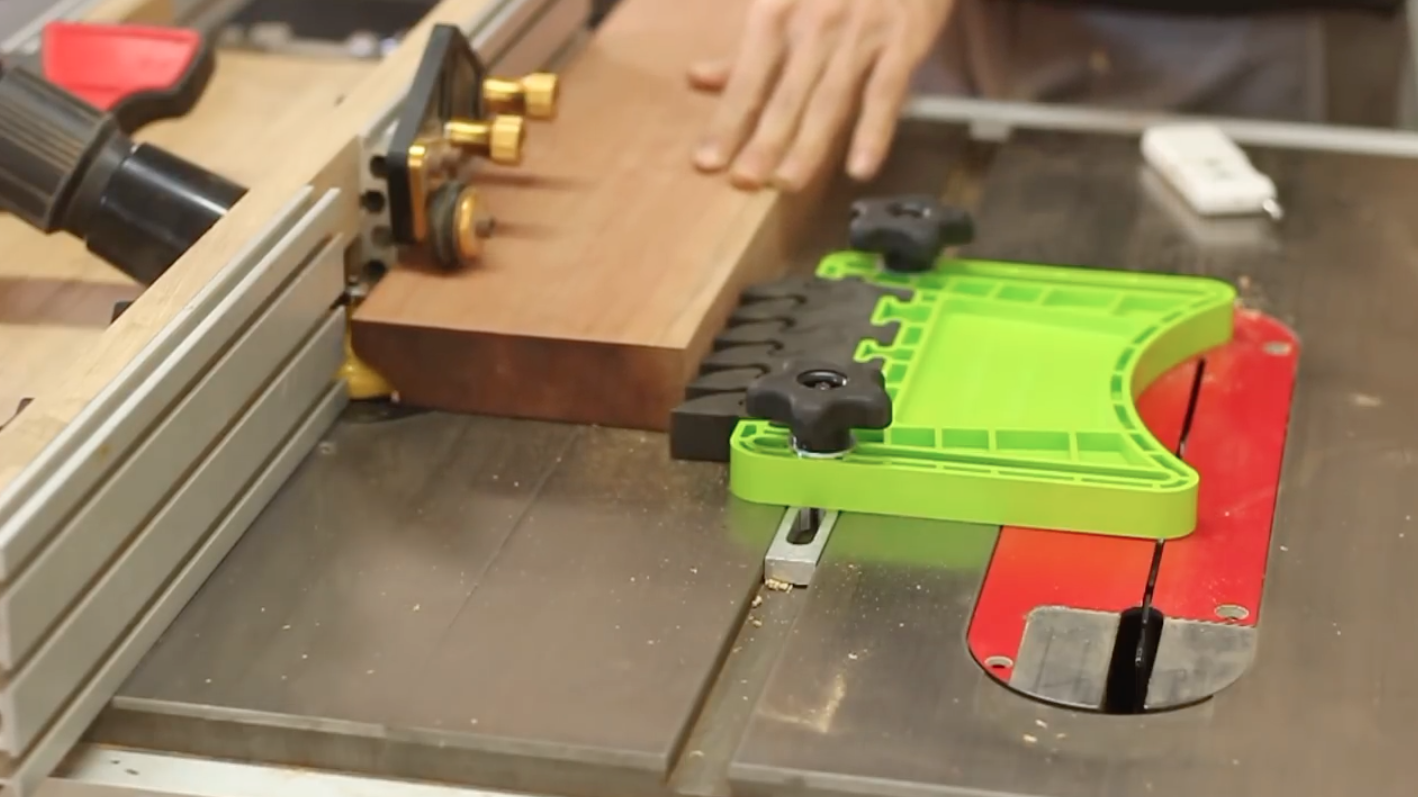

Vài ứng dụng cơ bản khi sử dụng máy phay bàn





Video test thử độ rung của máy
